OPC UA 性能基准测试

本文记录 NG Gateway 对 OPC UA 协议的性能基准测试过程与结果。测试在资源受限的 Docker 容器中运行网关（1 CPU / 1 GB 内存），使用外部 OPC UA 仿真服务器提供真实协议交互负载，并通过 Prometheus + Grafana + cAdvisor 监控栈实时采集容器级资源指标，系统性评估网关作为 OPC UA 客户端在不同采集规模与频率下的资源占用和运行稳定性。

测试覆盖以下维度：

采集规模梯度：从单通道 10 设备（10,000 点位）逐步扩展至 10 通道 100 设备（100,000 点位）
采集频率对比：标准周期（1000 ms）与高频采集（100 ms）
混合负载压测：大规模数据采集与随机指令下发并发执行

测试环境

硬件平台

项目	规格
CPU	4 核
内存	24 GB
操作系统	Debian GNU/Linux 12

网关部署

网关以 docker compose 容器方式部署，并设置资源上限以模拟边缘侧受限运行环境：

资源	限制（Limit）	预留（Reservation）
CPU	1.0 核	0.5 核
内存	1000 MiB	256 MiB

TIP

资源约束通过 Docker Compose deploy.resources.limits 配置，与 Kubernetes Pod 资源配额语义一致。

docker-compose.yaml

yaml

services:
  gateway:
    image: ${GATEWAY_IMAGE:-shiyuecamus/ng-gateway}:${GATEWAY_TAG:-latest}
    container_name: ng-gateway
    restart: unless-stopped
    ports:
      - "${GATEWAY_HTTP_PORT:-8978}:5678"
      - "${GATEWAY_WS_PORT:-8979}:5679"
    volumes:
      - gateway-data:/app/data
      - gateway-drivers:/app/drivers/custom
      - gateway-plugins:/app/plugins/custom
    deploy:
      resources:
        limits:
          cpus: "${BENCH_CPU_LIMIT:-1.0}"
          memory: "${BENCH_MEM_LIMIT:-1000M}"
        reservations:
          cpus: "${BENCH_CPU_RESERVE:-0.5}"
          memory: "${BENCH_MEM_RESERVE:-256M}"

  cadvisor:
    image: gcr.io/cadvisor/cadvisor:v0.51.0
    container_name: ng-cadvisor
    restart: unless-stopped
    ports:
      - "8080:8080"
    command:
      - --docker_only=true
      - --housekeeping_interval=2s
      - --store_container_labels=true
    volumes:
      - /:/rootfs:ro
      - /var/run:/var/run:ro
      - /var/run/docker.sock:/var/run/docker.sock:rw
      - /sys:/sys:ro
      - /sys/fs/cgroup:/sys/fs/cgroup:ro
      - /var/lib/docker/:/var/lib/docker:ro
      - /dev/disk/:/dev/disk:ro
    privileged: true
    devices:
      - /dev/kmsg:/dev/kmsg

  prometheus:
    image: prom/prometheus:latest
    container_name: ng-prometheus
    restart: unless-stopped
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus/prometheus.yml:/etc/prometheus/prometheus.yml:ro
      - ng-prometheus-data:/prometheus
    command:
      - --config.file=/etc/prometheus/prometheus.yml
      - --storage.tsdb.path=/prometheus
      - --web.enable-lifecycle
    depends_on:
      - cadvisor
      - gateway

  grafana:
    image: grafana/grafana:latest
    container_name: ng-grafana
    restart: unless-stopped
    ports:
      - "3000:3000"
    environment:
      GF_SECURITY_ADMIN_USER: admin
      GF_SECURITY_ADMIN_PASSWORD: admin
      GF_USERS_ALLOW_SIGN_UP: "false"
      GF_PATHS_PROVISIONING: /etc/grafana/provisioning
    volumes:
      - ./grafana/provisioning:/etc/grafana/provisioning:ro
      - ./grafana/dashboards:/var/lib/grafana/dashboards:ro
      - ng-grafana-data:/var/lib/grafana
    depends_on:
      - prometheus

volumes:
  ng-prometheus-data:
  ng-grafana-data:
  gateway-data:
  gateway-drivers:
  gateway-plugins:

测试工具

OPC UA 仿真服务器

使用 Prosys OPC UA Simulation Server 作为 OPC UA 服务端仿真器。Prosys OPC UA Simulation Server 是一款功能完善的免费 OPC UA 仿真工具，支持 OPC UA TCP 二进制传输协议，能够模拟多种数据类型的节点（Analog / Discrete / String 等），提供灵活的地址空间配置与数据变化仿真（正弦、随机、递增等模式），广泛用于 OPC UA 客户端开发调试与性能验证。

模拟拓扑配置：

项目	配置
服务端 Endpoint	`opc.tcp://<host>:4840`
仿真节点类型	Analog (Float / Double)
数据变化模式	周期性随机更新

映射关系说明

每个 OPC UA 服务端 Endpoint 对应 ng-gateway 中的一个采集通道（Channel） — 即一条独立的 OPC UA 会话连接
每个逻辑节点分组对应通道内的一个采集设备（Device） — 通过 Subscription 订阅机制批量采集节点变更
测试场景按需创建多个通道连接同一或不同服务端实例，以构建不同规模的采集负载

性能监控栈

测试期间的资源指标采集采用 cAdvisor + Prometheus + Grafana 组合，整套监控栈与网关容器通过同一 docker compose 文件统一编排：

组件	版本	职责
cAdvisor	v0.51.0	采集容器级资源指标：CPU 使用率、内存（RSS / Cache）、网络收发字节数
Prometheus	latest	每 2s 抓取 cAdvisor `/metrics` 端点，持久化时序数据
Grafana	latest	可视化面板，预配置 cAdvisor Docker 容器监控仪表盘

采集的核心指标：

指标	Prometheus Metric	说明
CPU 使用率	`container_cpu_usage_seconds_total`	按容器维度计算 CPU 使用百分比
内存占用	`container_memory_rss`	常驻内存集（Resident Set Size）
网络接收	`container_network_receive_bytes_total`	容器网络接收字节总量（计算速率）
网络发送	`container_network_transmit_bytes_total`	容器网络发送字节总量（计算速率）

快速启动：

bash

cd deploy/compose/bench && docker compose up -d

服务	访问地址
Grafana	`http://localhost:3000`（admin / admin）
Prometheus	`http://localhost:9090`
cAdvisor	`http://localhost:8080`
ng-gateway	`http://localhost:8978`

结果汇总

数据采集性能表

场景	通道数	设备数/通道	点位数/设备	采集频率	总计点位	点位类型	内存	CPU	网络带宽消耗
1	1	10	1,000	1000 ms	10,000	Float32	67.1 MiB	3.12%	rx: 434.0 kB/s tx: 356.0 kB/s
2	5	10	1,000	1000 ms	50,000	Float32	115.0 Mib	5.71%	rx: 1.32 MB/s tx: 1.19 MB/s
3	10	10	1,000	1000 ms	100,000	Float32	165.0 MiB	8.28%	rx: 2.38 MB/s tx: 1.95 MB/s
4	1	1	1,000	100 ms	1,000	Float32	45.0 MiB	3.50%	rx: 216.0 kB/s tx: 178.0 kB/s
5	5	1	1,000	100 ms	5,000	Float32	51.6 MiB	6.82%	rx: 1.08 MB/s tx: 887.0 kB/s
6	10	1	1,000	100 ms	10,000	Float32	56.3 MiB	9.48%	rx: 2.16 MB/s tx: 1.78 MB/s
7	10	10	1,000	1000 ms	100,000	Float32	165.0 MiB	8.28%	rx: 2.38 MB/s tx: 1.95 MB/s

混合负载性能表

场景	通道数	设备数/通道	点位数/设备	采集频率	总计点位	点位类型	下发方式	下发点位数	测试次数	最小响应时间	最大响应时间	平均响应时间
7	10	10	1,000	1000 ms	100,000	Float32	API	100	100	1.795 ms	113.257 ms	4.194 ms

测试场景与结果详情

场景 1：基础采集

配置：1 通道 · 10 设备 · 1,000 点位/设备 · 1000 ms 周期（总计 10,000 点位）

性能指标

内存	CPU	网络带宽消耗
67.1 MiB	3.12%	rx: 434.0 kB/s tx: 356.0 kB/s

资源监控截图

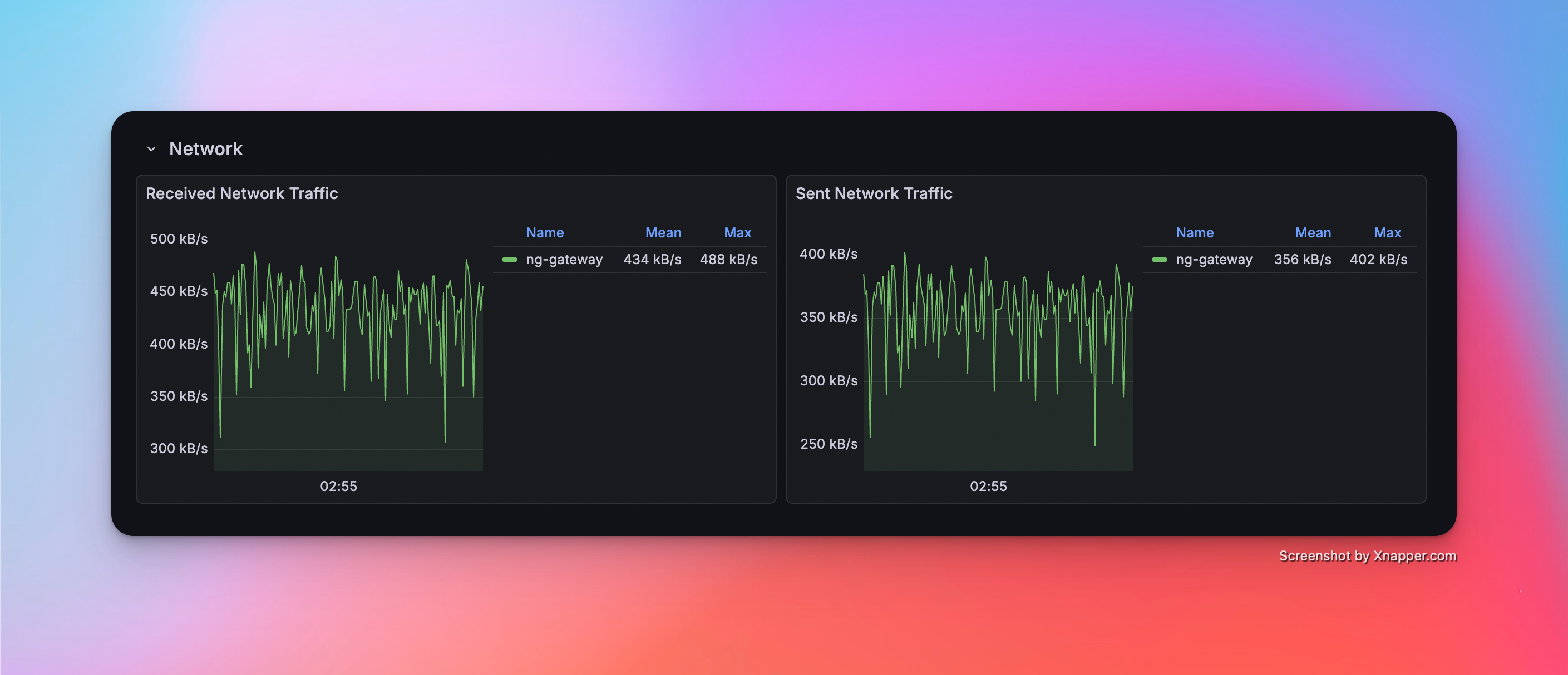

Scenario 1 Cpu Scenario 1 Memory Scenario 1 Network

场景 2：中等规模采集

配置：5 通道 · 10 设备 · 1,000 点位/设备 · 1000 ms 周期（总计 50,000 点位）

性能指标

内存	CPU	网络带宽消耗
115.0 Mib	5.71%	rx: 1.32 MB/s tx: 1.19 MB/s

资源监控截图

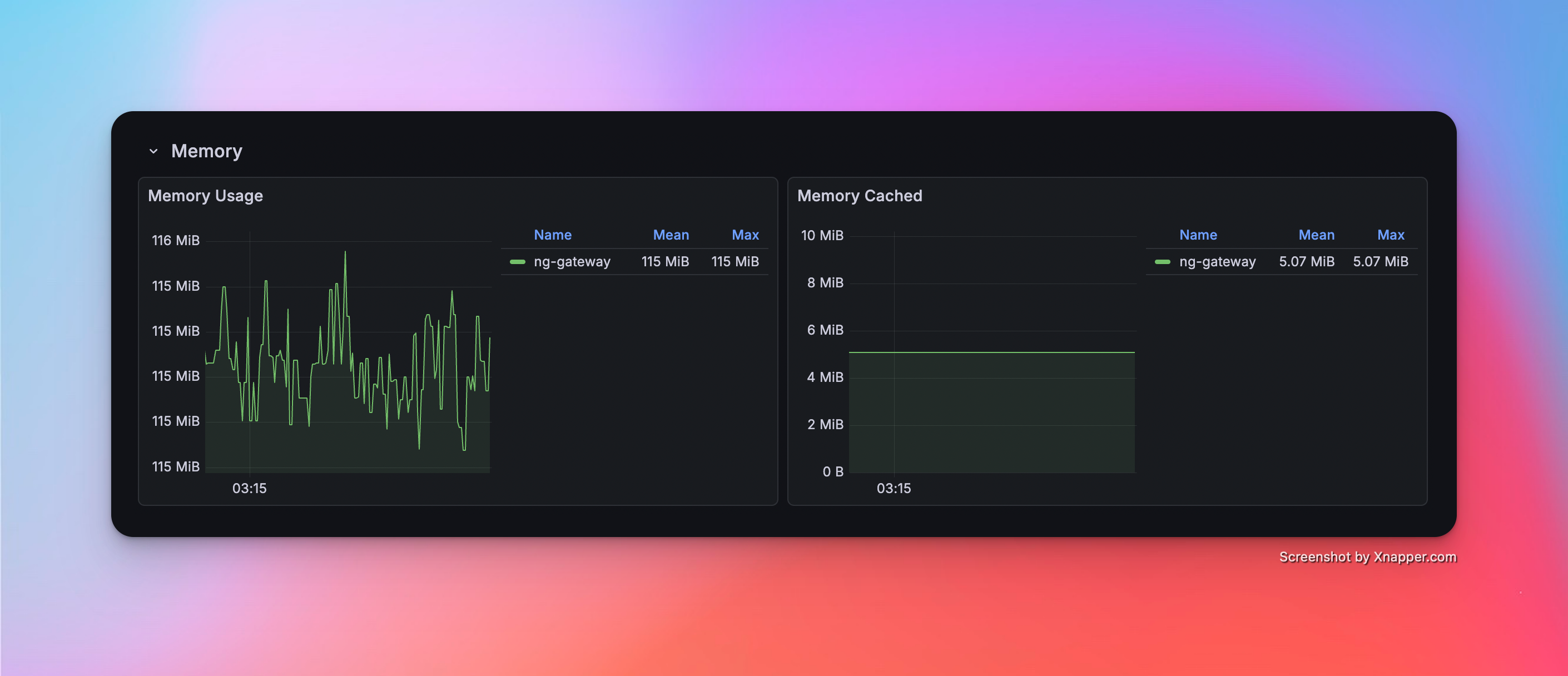

Scenario 2 Cpu Scenario 2 Memory Scenario 2 Network

场景 3：大规模采集

配置：10 通道 · 10 设备 · 1,000 点位/设备 · 1000 ms 周期（总计 100,000 点位）

性能指标

内存	CPU	网络带宽消耗
165.0 MiB	8.28%	rx: 2.38 MB/s tx: 1.95 MB/s

资源监控截图

Scenario 3 Cpu Scenario 3 Memory Scenario 3 Network

场景 4：高频采集（单通道）

配置：1 通道 · 1 设备 · 1,000 点位/设备 · 100 ms 周期（总计 1,000 点位）

性能指标

内存	CPU	网络带宽消耗
45.0 MiB	3.50%	rx: 216.0 kB/s tx: 178.0 kB/s

资源监控截图

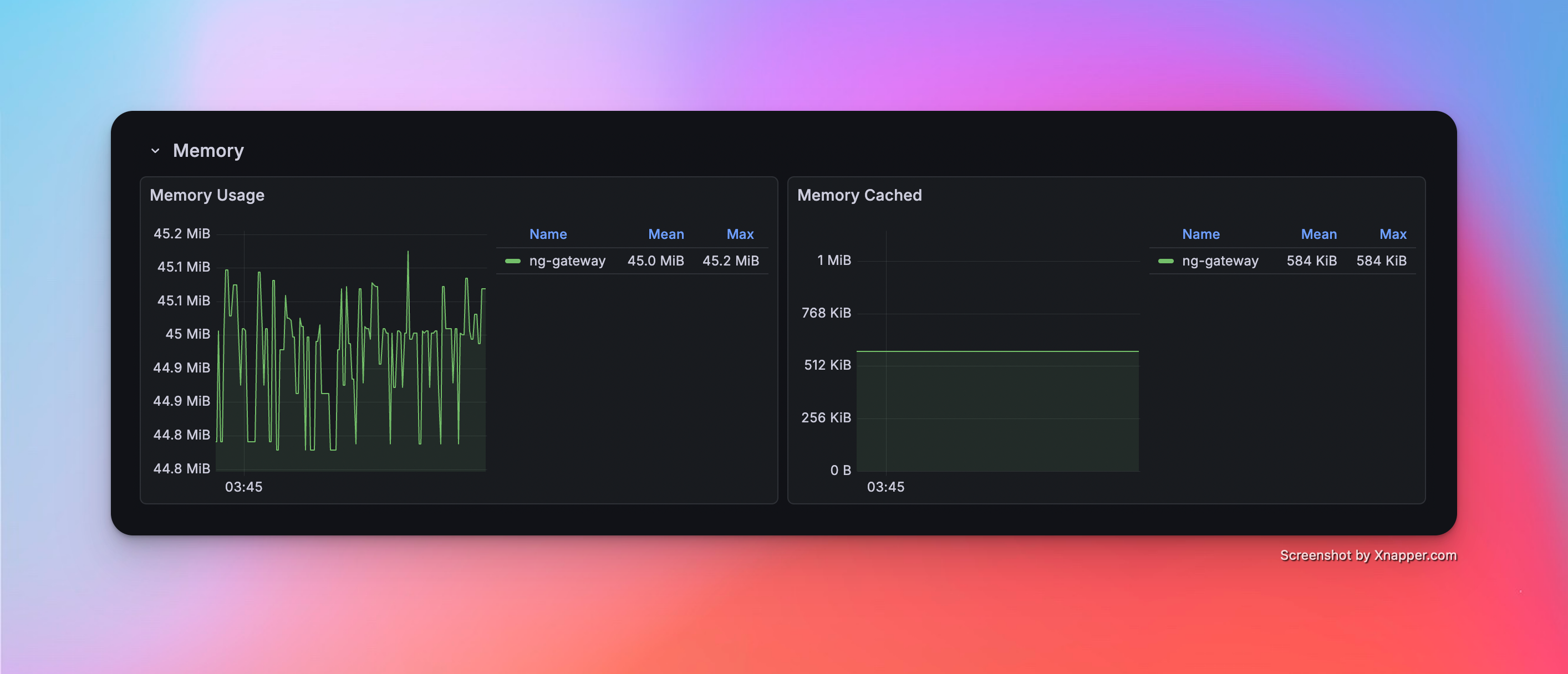

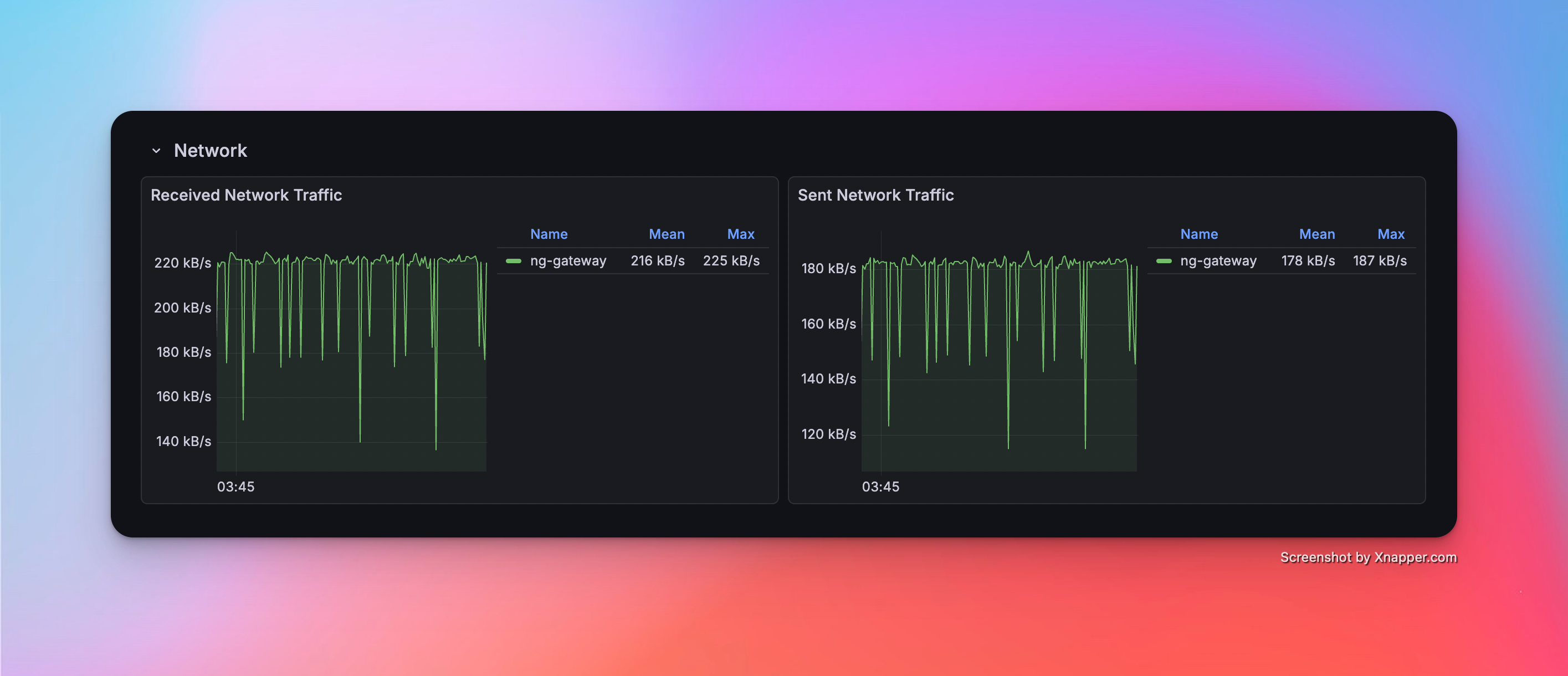

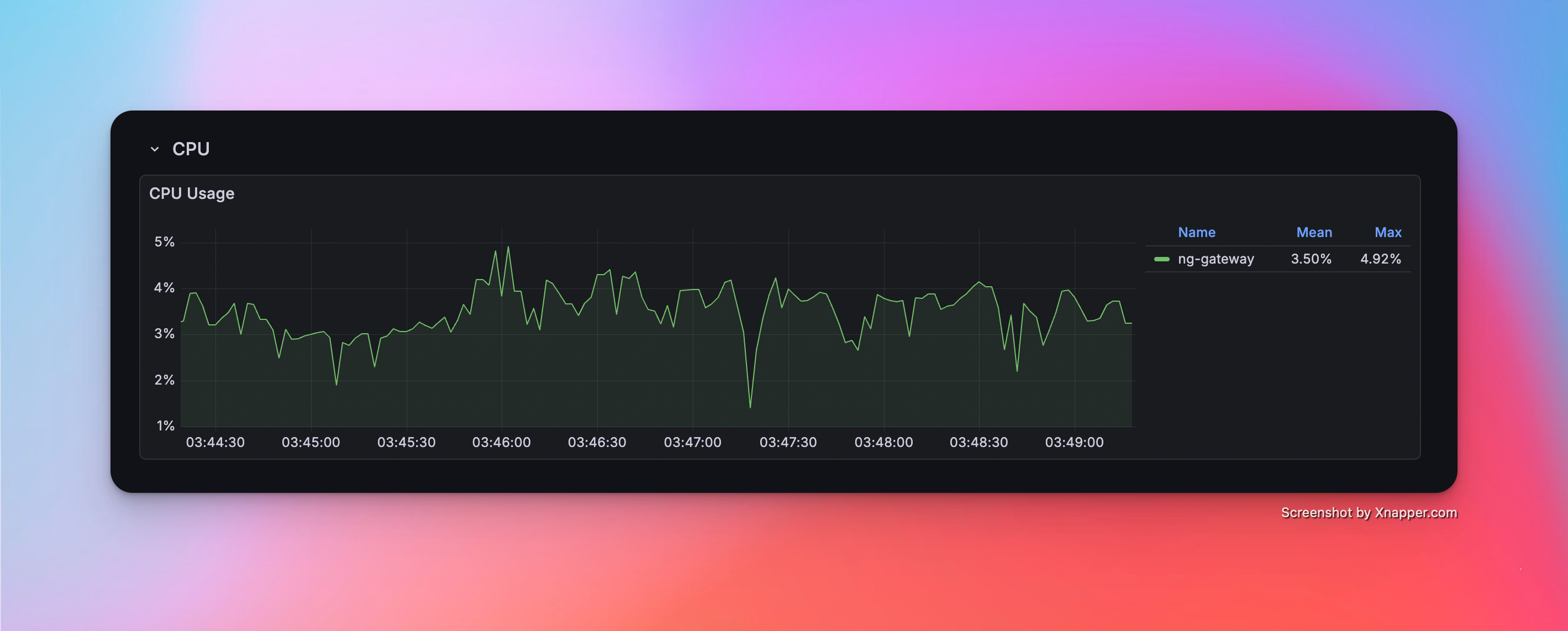

Scenario 4 Cpu Scenario 4 Memory Scenario 4 Network

场景 5：高频采集（多通道）

配置：5 通道 · 1 设备 · 1,000 点位/设备 · 100 ms 周期（总计 5,000 点位）

性能指标

内存	CPU	网络带宽消耗
51.6 MiB	6.82%	rx: 1.08 MB/s tx: 887.0 kB/s

资源监控截图

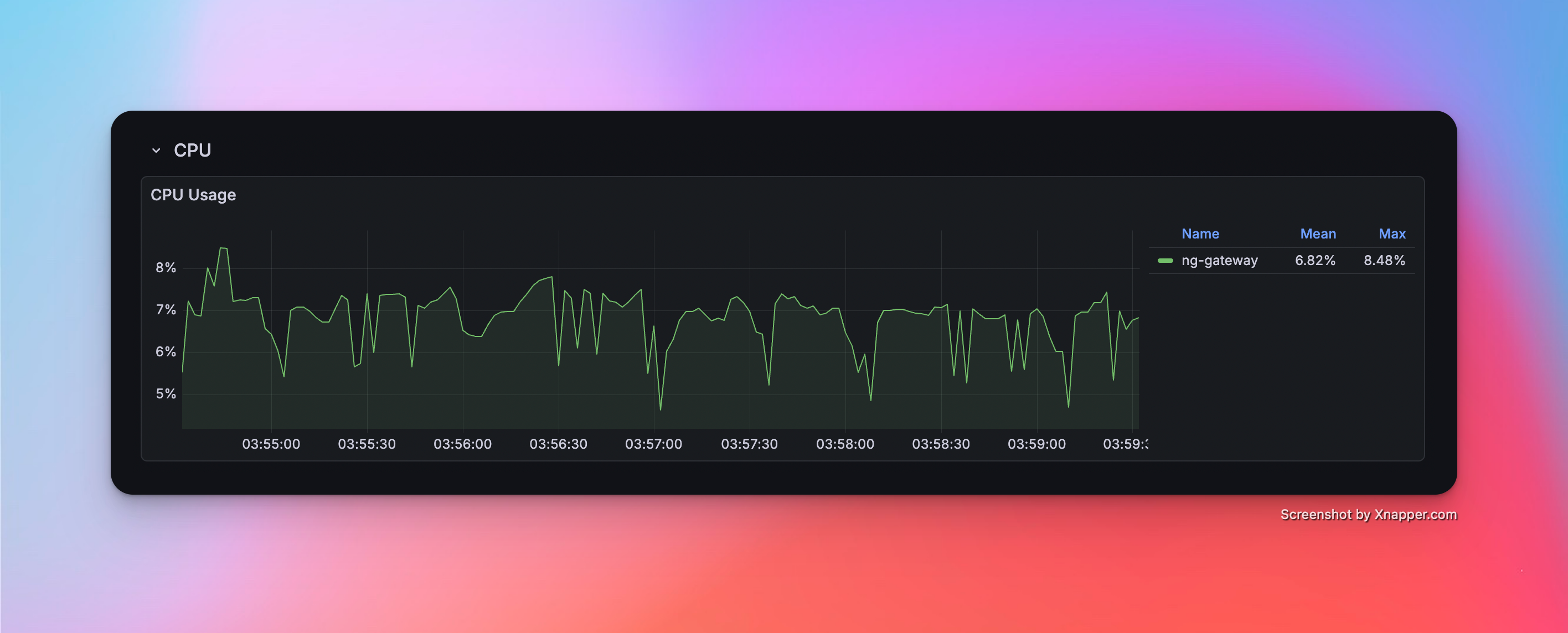

Scenario 5 Cpu Scenario 5 Memory Scenario 5 Network

场景 6：高频采集（大规模）

配置：10 通道 · 1 设备 · 1,000 点位/设备 · 100 ms 周期（总计 10,000 点位）

性能指标

内存	CPU	网络带宽消耗
56.3 MiB	9.48%	rx: 2.16 MB/s tx: 1.78 MB/s

资源监控截图

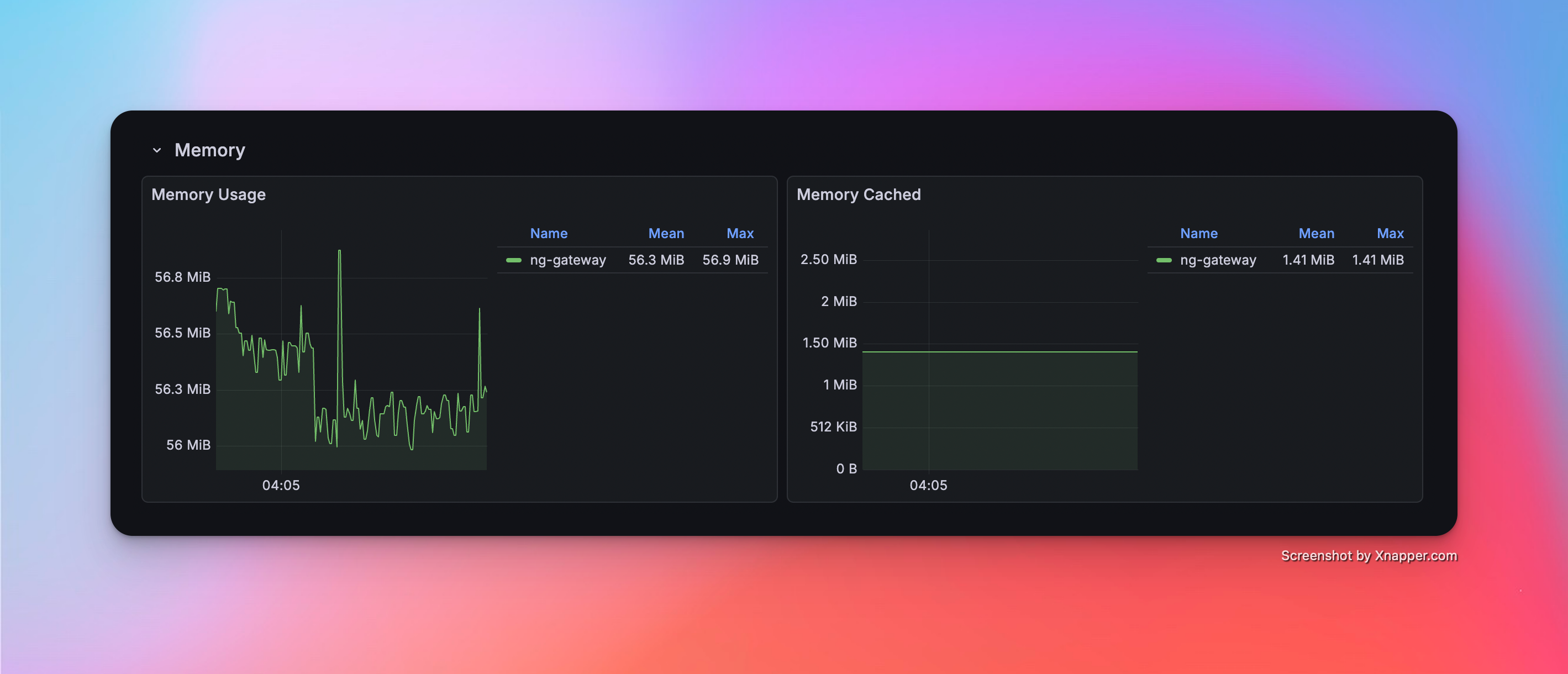

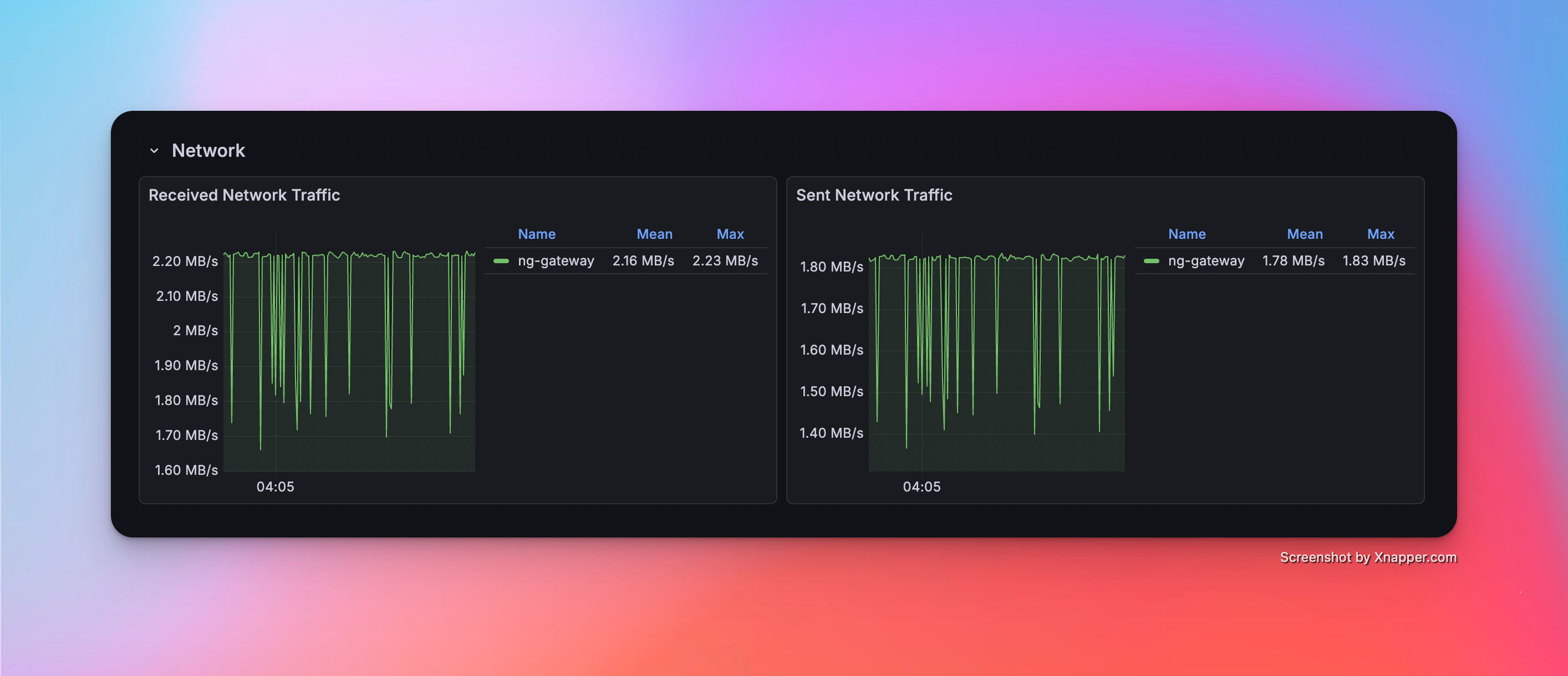

Scenario 6 Cpu Scenario 6 Memory Scenario 6 Network

场景 7：混合负载（采集 + 下发）

配置：10 通道 · 10 设备 · 1,000 点位/设备 · 1000 ms 周期（总计 100,000 点位）+ 随机指令下发

性能指标（采集）

内存	CPU	网络带宽消耗
165.0 MiB	8.28%	rx: 2.38 MB/s tx: 1.95 MB/s

性能指标（下发）

成功/失败	最小延迟	最大延迟	平均延迟
100 / 0	1,795 ms	113.257 ms	4.194 ms

资源监控截图

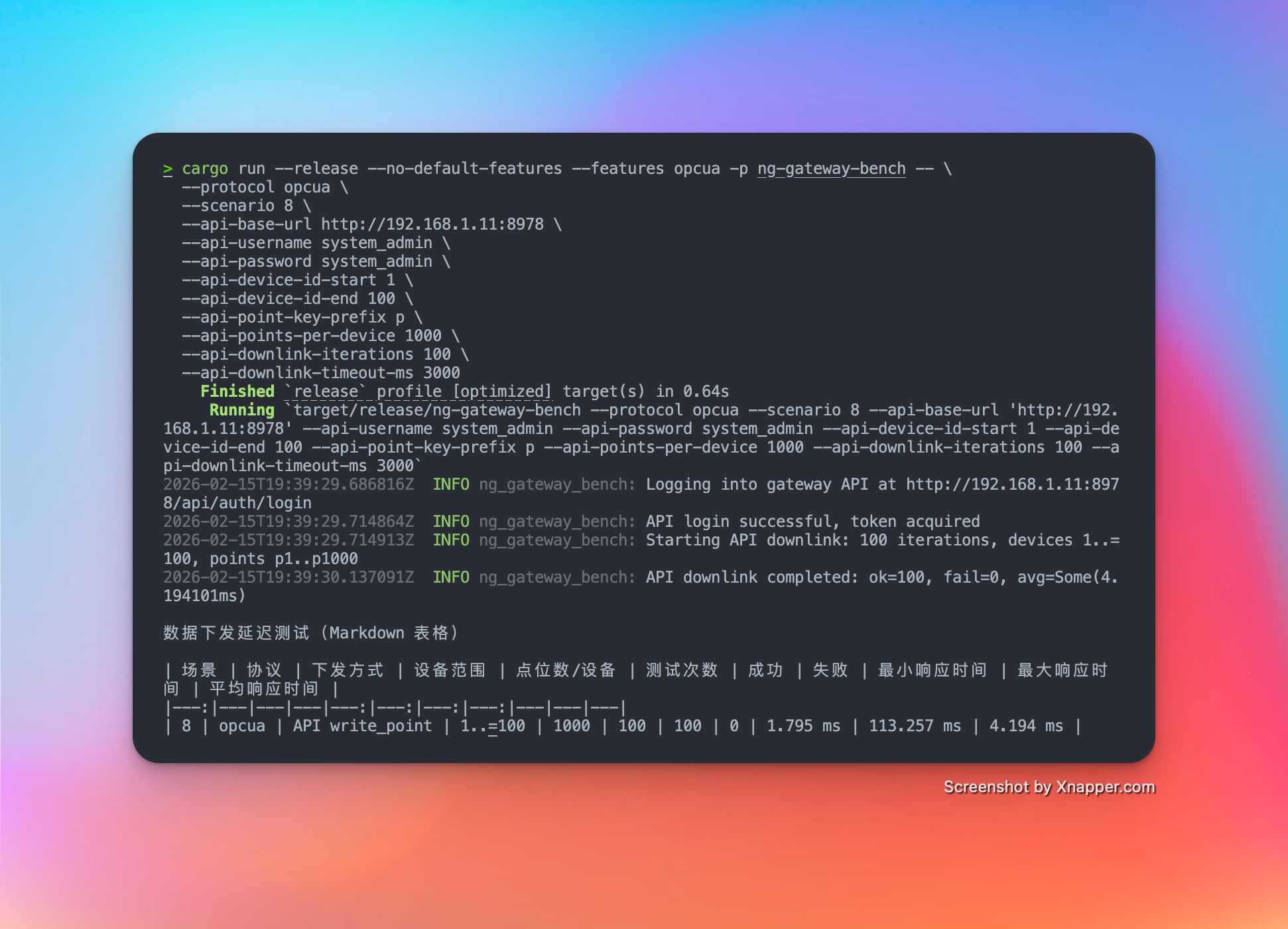

Scenario 7 Console Scenario 3 Cpu Scenario 3 Memory Scenario 3 Network
