当你在 IEC104 场景需要一次性创建大量：
- 点位（Point）
- 动作（Action）
- 设备 + 点位（Device + Points）
可以使用网关提供的 Excel 导入模板，用“预览（preview）→ 提交（commit）”两步完成批量建模。
注意
请始终从网关下载模板再填写。不要修改表头，也不要删除隐藏的 __meta__ sheet，否则导入会失败。
前置条件
- 已创建一个 IEC104 通道
1) 批量设备 + 点位导入
使用入口

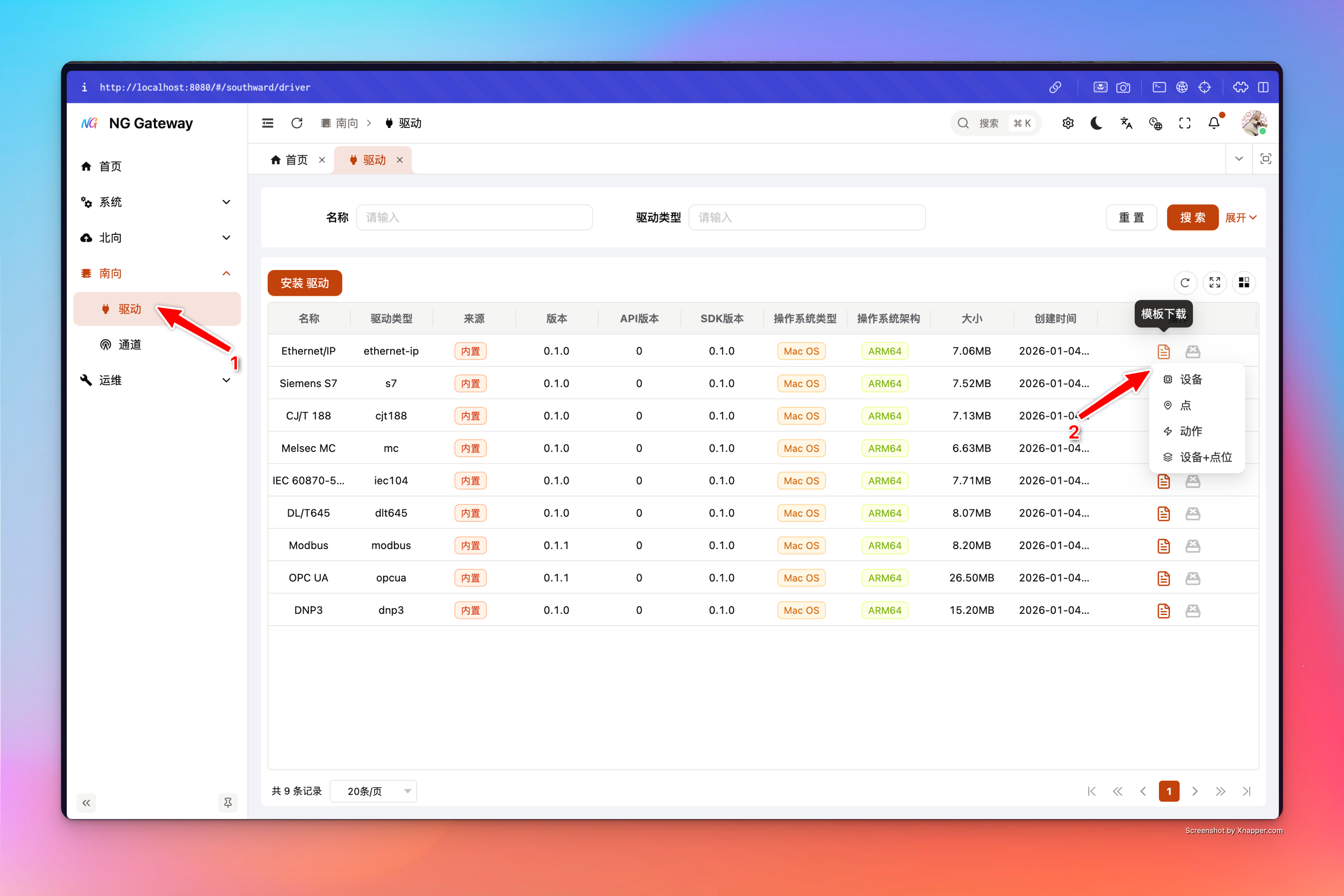

下载模板
预览校验
提交写入
模板字段
Device 基础字段：
Tip：每行都要填，且同一设备名的多行必须一致
- 设备名称：
device_name - 设备类型：
device_type
Device驱动配置：
- 公共地址：IEC104 Device 驱动配置（CA），必填
Point 基础字段（每行一个点位） ：
- 名称：点位名称
- 键名：点位 key（对外稳定标识）
- 类型：属性/遥测（下拉）
- 数据类型：Boolean/Int16/Float64/...（下拉）
- 访问模式：只读/只写/读写（下拉）
- 单位（可选）
- 最小值/最大值（可选）
- 缩放比例（可选）
Point 驱动配置：
- IOA：信息对象地址，必填
- ASDU类型：点位类型（测量类 M_*，下拉），必填
一致性校验
同一个“设备名称”的多行里，设备类型与公共地址必须一致，否则 preview 会报错。
示例
下面示例按模板表头（中文）给出，复制时只需要把数值填到对应列即可：
| 设备名称 | 设备类型 | 公共地址 | 名称 | 键名 | 类型 | 数据类型 | 访问模式 | 单位 | 最小值 | 最大值 | 缩放比例 | IOA | ASDU类型 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| iec104-st01 | Station | 1 | 遥信1 | yx_1 | 遥测 | Boolean | 只读 | 1001 | 单点无时标 | ||||
| iec104-st01 | Station | 1 | 遥测1 | yc_1 | 遥测 | Float32 | 只读 | A | 0 | 100 | 1 | 2001 | 短浮点数无时标 |
| iec104-st02 | Station | 2 | 遥信2 | yx_2 | 遥测 | Boolean | 只读 | 1002 | 单点无时标 | ||||
| iec104-st02 | Station | 2 | 遥测2 | yc_2 | 遥测 | Float32 | 只读 | ℃ | -40 | 150 | 1 | 2002 | 短浮点数无时标 |
2) 批量点位导入
使用入口
下载模板
预览校验
提交写入
模板字段
- 点位基础字段：名称、键名、类型、数据类型、访问模式、单位、最小值、最大值、缩放比例
- IEC104 点位驱动字段：IOA、ASDU类型（测量类 M_*）
示例
| 名称 | 键名 | 类型 | 数据类型 | 访问模式 | 单位 | 最小值 | 最大值 | 缩放比例 | IOA | ASDU类型 |
|---|---|---|---|---|---|---|---|---|---|---|
| 遥信1 | yx_1 | 遥测 | Boolean | 只读 | 1001 | 单点无时标 | ||||
| 遥信2 | yx_2 | 遥测 | Boolean | 只读 | 1002 | 单点无时标 | ||||
| 遥测1 | yc_1 | 遥测 | Float32 | 只读 | ℃ | -40 | 150 | 1 | 2001 | 短浮点数无时标 |
3) 批量动作导入
使用入口
下载模板
预览校验
提交写入
关键语义
动作导入是“每行一个参数”，会自动聚合
- Excel 模板里 一行对应一个参数（Parameter）
- 后端在 commit 时会按
(动作名称-name, 命令-command)聚合多行参数为一个 Action - IEC104 的 IOA/ASDU类型 是“参数级驱动配置”（即每个参数自己对应一个 IOA/typeId）
模板字段说明
Action 基础字段（同一动作的多行保持一致）：
- 动作名称：如“合闸/分闸/复位”
- 命令：对外稳定标识（用于区分动作/便于检索；IEC104 协议细节不放这里）
Parameter 字段（每行不同）：
- 参数名称：展示名
- 参数键名：稳定 key（调用动作时按 key 传参）
- 数据类型：下拉
- 是否必填：true/false
- 默认值/最小值/最大值：可选
IEC104 参数驱动字段：
- IOA
- ASDU类型：动作类型（命令类 C_*，下拉）
示例
| 动作名称 | 命令 | 参数名称 | 参数键名 | 数据类型 | 是否必填 | 默认值 | 最小值 | 最大值 | IOA | ASDU类型 |
|---|---|---|---|---|---|---|---|---|---|---|
| 遥控-合闸 | close | 合闸 | close | Boolean | true | 3001 | 单点命令无时标 | |||
| 遥控-合闸 | close | 分闸 | open | Boolean | true | 3002 | 单点命令无时标 |
调用时
给 close=true 会对 IOA=3001 下发；给 open=true 会对 IOA=3002 下发。一个动作包含多个参数时，驱动会按参数列表逐条下发（串行）。
常见错误与排查
1) 提示 driver/entity mismatch
说明你用错了模板（或模板被修改/缺失 __meta__）。请重新下载正确 entity 的模板。
2) 提示“device_type/公共地址 不一致”
同一个设备名对应多行点位时，设备类型与**公共地址（CA）**必须一致；建议先在 Excel 里用筛选按设备名检查。
3) 枚举字段填了自定义文本导致失败
例如 “数据类型/访问模式/ASDU类型”。请使用模板自带的下拉选项；不要自己手敲非模板文本。
